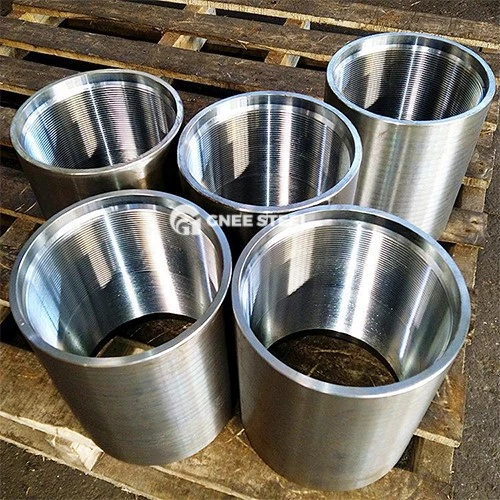

Movos yra nepakeičiamas jungiamasis komponentas naftos pramonėje. Pagrindinė jų funkcija – sandariai sujungti du alyvos vamzdžius ar korpusus, užtikrinant sklandų naftos ar dujų tekėjimą. Movos paprastai projektuojamos atsižvelgiant į sandarumą, stiprumą ir ilgaamžiškumą, kad atitiktų sudėtingos ir įvairios darbo aplinkos poreikius.
Jo pagrindinės funkcijos apima:
- Sujungimas: Vamzdžių ašinis sujungimas sujungiant vidinius sriegius su išoriniais sriegiais.
- Sandarinimas: užkirsti kelią skysčių ar dujų nuotėkiui ir užtikrinti gręžinio ar vamzdyno sistemos vientisumą.
- Guolių talpa: atlaiko aukštą gręžinio slėgį, aukštą temperatūrą ir ašines apkrovas, išlaikant vamzdžių stygos stabilumą.
- Streso dispersija: apsaugo nuo įtrūkimų ar nuovargio pažeidimų, atsirandančių dėl vietinės įtampos koncentracijos.
Movų klasifikacija
Atsižvelgiant į taikymo scenarijus ir konstrukcines charakteristikas, movos gali būti suskirstytos į šiuos tipus:
1. Klasifikacija pagal taikymo sritį
Alyvos ir korpuso movos
Naudojamas naftos gręžiniuose, kad būtų galima prijungti alyvos vamzdelius arba korpusą, kuriam reikalingas aukštas slėgis, aukšta temperatūra ir atsparumas korozijai. Įprasti tipai apima:
Standartinės movos: tinka įprastoms gręžimo aplinkoms, užtikrina pagrindinį sandarinimą ir konstrukcinę atramą.
Pusiau -ekstruzinės jungtys: sustiprintas sandarinimo efektas, tinka aukšto-slėgio šuliniams arba dujų gręžiniams.
Korozijai{0}}atsparios movos: naudojamos korozijai{1}}atsparios medžiagos arba dangos, tinkančios korozinėms formoms, pvz., turinčioms sieros ar druskos.
Sutirštintos movos: padidintas sienelės storis, tinka giliems ir ypač giliems šuliniams{0}}, todėl padidėja atsparumas gniuždymui.
Siurbimo strypų movos
Naudojamas siurbtiniams strypams sujungti, formuojant strypo stygą jėgos perdavimui. Reikalingas didelis stiprumas ir atsparumas dilimui. Įprasti tipai apima:
Standartinės movos: Naudojamos to paties skersmens švaistikliais.
Skirtingo skersmens movos: naudojamos skirtingo skersmens siurbimo strypams sujungti.
Specialios movos: turi specialias funkcijas, pvz., atsparumą{0}}trinimui ir smūgiams.
Elektromechaninės laidų movos
Naudojamas laidams prijungti ir izoliuoti elektromechanikos inžinerijoje, paprastas valdymas ir taupantis montavimo laiką.
2. Klasifikavimas pagal struktūrines charakteristikas
Kūginės sriegio movos: tvirtai sujunkite kūginius sriegius, tinkančius aukšto{0}}slėgio aplinkoje.
Plokščios sriegio jungtys: sriegiai yra plokšti, tinka bendram slėgiui.
Specialios sriegių jungtys: naudokite ne{0}}API standartinius sriegius, pasižyminčius ypatingu sandarinimo ar sujungimo našumu.
Techniniai reikalavimai movoms
Reikalavimai medžiagai
Didelio -stiprumo plienas (pvz., nikelio-molibdeno legiruotas plienas, anglinis plienas), kurio tempiamasis stipris yra 588–1136 MPa.
Korozijai{0}}atsparios medžiagos arba dangos (pvz., nikelio-lydiniai, apdorojimas fosfatavimu), tinkami korozinei aplinkai.
Gamybos procesas
Karšto valcavimo
Grūdinimo ir grūdinimo proceso parametrai nustatomi pagal plieno rūšį; pavyzdžiui, P110 plieno rūšiai reikalingas 890 laipsnių grūdinimas + 620 laipsnio grūdinimas.
Matmenys ir tolerancijos
Skersmens leistinos nuokrypos turi atitikti standartus (pvz., API 5B standartą), kad sumažėtų sriegio sukimosi rizika.
Gatavi gaminiai dažomi spalvų kodais pagal plieno rūšį, kad būtų lengviau atpažinti (pvz., žalias žiedas J55 klasei, raudonas žiedas N80 rūšiai).
Našumo reikalavimai
Sandarinimas: apsaugo nuo skysčio nutekėjimo.
Atsparumas korozijai: tinkamas ilgai{0}}naudoti aplinkoje, kurioje yra sieros, druskos ir kt.
Atsparumas nuovargiui: atlaiko kintamą stresą be lūžių.
Dažnos movų problemos ir sprendimai
Temos paslydimas
Priežastis: netinkamas sriegio prigludimas arba nepakankamas sukimo momentas.
Sprendimas: optimizuokite sriegio dizainą ir griežtai valdykite sukimo momentą.
Nutekėjimas
Priežastis: sandarinimo paviršiaus pažeidimas arba per didelis sriegio tarpas.
Sprendimas: naudokite specialią sandarinimo konstrukciją arba pridėkite sandarinimo žiedą.
Įtempių korozijos įtrūkimai
Priežastis: Streso koncentracija kartu su ėsdinančia medžiaga.
Sprendimas: naudokite sutirštintas movas arba antikorozines{0}}dangas.
Netolygus nusidėvėjimas
Priežastis: netolygus kontaktas tarp movos ir vidinės vamzdžio sienelės.
Sprendimas: patobulinkite movos formą (pvz., suklio-formos dizainą) ir pridėkite anti-dėvėjimosi sluoksnį.
Movos pasirinkimo rekomendacijos
Pasirinkimas pagal šulinio būklę
Aukšto slėgio
Koroziniai šuliniai: naudokite antikorozines jungtis- arba sutirštintas movas.
Gilūs / itin{0}}gilūs šuliniai: naudokite sutirštintas jungtis arba viduje sustorintas movas.
Pasirinkite pagal vamzdžių specifikacijas
Įsitikinkite, kad vidinis movos sriegis sutampa su išoriniu vamzdžio sriegiu, kad išvengtumėte klaidingo{0}}sriegio.
Pasirinkite pagal eksploatacinius reikalavimus
Laikinas sujungimas: naudokite fiksuojamąją{0}}jungtį.
Ilgalaikis -sandarinimas: naudokite sandarinimo movą arba specialią veržlia{1}}jungiamąją jungtį.
